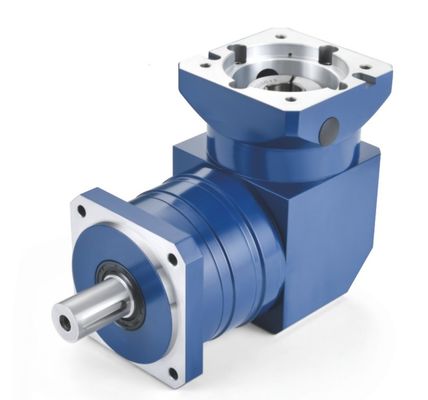

Helical Gear Planetary Reducer ZAF Servo Motor Çeşitli Uygulamalar İçin

  • Helical Gear Planetary Reducer ZAF Series Matching Servo Motor For Various Applications
Menşe yeri Çin
Marka adı CLX
Sertifika N/A
Model numarası ZAF060, ZAF090, ZAF115, ZAF140

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün Adı ZAFSeri Helical gear Reducer Malzemeler Alüminyum Alaşımlı ve Çelikli Tüm Metal Yapı
Uygulama Endüstriyel Elektrik Ekipmanları Dişli Düzeni Helisel Dişli Redüktör
Vurgulamak

Helical Gear Planetary Reducer

,

Gezegen Redüktörü Eşleşen Servo Motor

,

ZAF Serisi Gezegen Dönüştürücü
Mesaj bırakın
Ürün Açıklaması

Helical gear Planetary Reducer ZAF Servo motorları çeşitli uygulamalar için farklı üreticilerden

Ürün Tanımı:

Redüktör, sert bir kabuk içinde bulunan vites aktarımı, solucan aktarımı ve vites solucan aktarımından oluşan bağımsız bir bileşendir.Genellikle orijinal vites ile iş makinesi arasında bir redüksiyon aktarım aygıtı olarak kullanılır.



Delek kutusu tipik olarak düşük hızlı ve yüksek torklu aktarım ekipmanları için kullanılır.Elektrikli motorların gücü, içten yanmalı motorlar veya diğer yüksek hızlı işlemler azaltabilir.Büyük devre ile küçük devre arasındaki diş sayısının oranı iletim oranıdır..



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Değişim azaltıcıları, küçük hacim ve büyük tork aktarımı özelliklerine sahiptir. Değişim azaltıcısı modüler bir kombinasyon sistemi temelinde tasarlanmış ve üretilmiştir,Motor kombinasyonlarının geniş bir yelpazesi ile, kurulum biçimleri ve yapısal şemaları. iletim oranı, farklı çalışma koşullarını karşılamak ve elektromekanik entegrasyonu elde etmek için ince derecelendirilir.Değişim azaltıcısının yüksek aktarım verimliliği vardır, düşük enerji tüketimi ve üstün performans.



Özellikleri:

1Karbürleme ve söndürme tedavisi,diş profili modifikasyon tedavisi yoluyla düz diş dişli aktarımını benimseyin, sorunsuz çalışmayı, düşük gürültüyi sağlayın;

2Basit yapı, seri üretim ve hızlı teslimat süresi ve yüksek maliyetli performans;

3Redüktör, piyasadaki çoğu redüktörün ihtiyaçlarını karşılayabilen tam bir yelpazede bulunur.

Teknik parametreler:

Helikal aletler Birim ZAF060 ZAF090 ZAF115 ZAF140 oranı Aşama
İsimlendirilmiş çıkış Döner N.m. 18 50 120 240 3 1
27 75 180 360 4
27 75 180 360 5
27 75 180 360 7
18 50 120 240 10
35 90 180 450 15 2
37 96 230 450 16
37 96 230 564 20
37 96 255 585 25
37 96 230 564 28
27 87 180 360 30
37 96 255 585 35
37 96 230 564 40
37 96 255 585 50
27 87 180 360 70
18 50 120 240 100
Acil durma tork N.m. 3 kat değerli çıkış tork
Normal giriş hızı r/m 3000 3000 3000 2000
Maksimum giriş hızı r/m 6000 6000 6000 3500
Maksimum radyal kuvvet N 1200 2400 4300 9100
Maks aksyel kuvvet N 1100 2200 3900 8200
Verimlilik % Bekar ((97%) İki katı (%95)
Ortalama Yaşam Süresi h 20000
Ağırlık Kilo 1.4 3.7 8 16   1
1.6 4.2 8.9 17   2
İnerti anı kgcm2 0.16 0.61 3.25 12.31 3 1
0.14 0.48 2.74 7.54 4
0.13 0.47 2.71 7.42 5
0.13 0.47 2.62 7.25 7
0.13 0.44 2.57 7.14 10
0.127 0.72 2.56 12.35 15 2
0.088 0.5 1.75 7.47 16
0.075 0.44 1.5 6.65 20
0.075 0.44 1.49 5.81 25
0.064 0.39 1.3 6.34 28
0.064 0.39 1.3 6.34 30
0.064 0.39 1.3 6.34 35
0.064 0.39 1.3 4.08 50
0.075 0.39 1.5 7.5 63
0.075 0.39 1.5 7.5 70
0.075 0.39 1.5 7.5 100
Geri tepki arkimin ¥5 ¥5 ¥5 ¥5 Kesin
¥10 ¥10 ¥10 ¥10 Standart
¢7 ¢7 ¢7 ¢7 Kesin
¢12 ¢12 ¢12 ¢12 Standart
Torsional Sertlik N.M/arcmin 7 14 25 50
Gürültü dB 65 65 70 75
Yağlama   Sentetik yağ yağlama
Koruma seviyeleri   IP65



Helical Gear Planetary Reducer ZAF Servo Motor Çeşitli Uygulamalar İçin 1

Helical Gear Planetary Reducer ZAF Servo Motor Çeşitli Uygulamalar İçin 2

Helical Gear Planetary Reducer ZAF Servo Motor Çeşitli Uygulamalar İçin 3

Helical Gear Planetary Reducer ZAF Servo Motor Çeşitli Uygulamalar İçin 4
