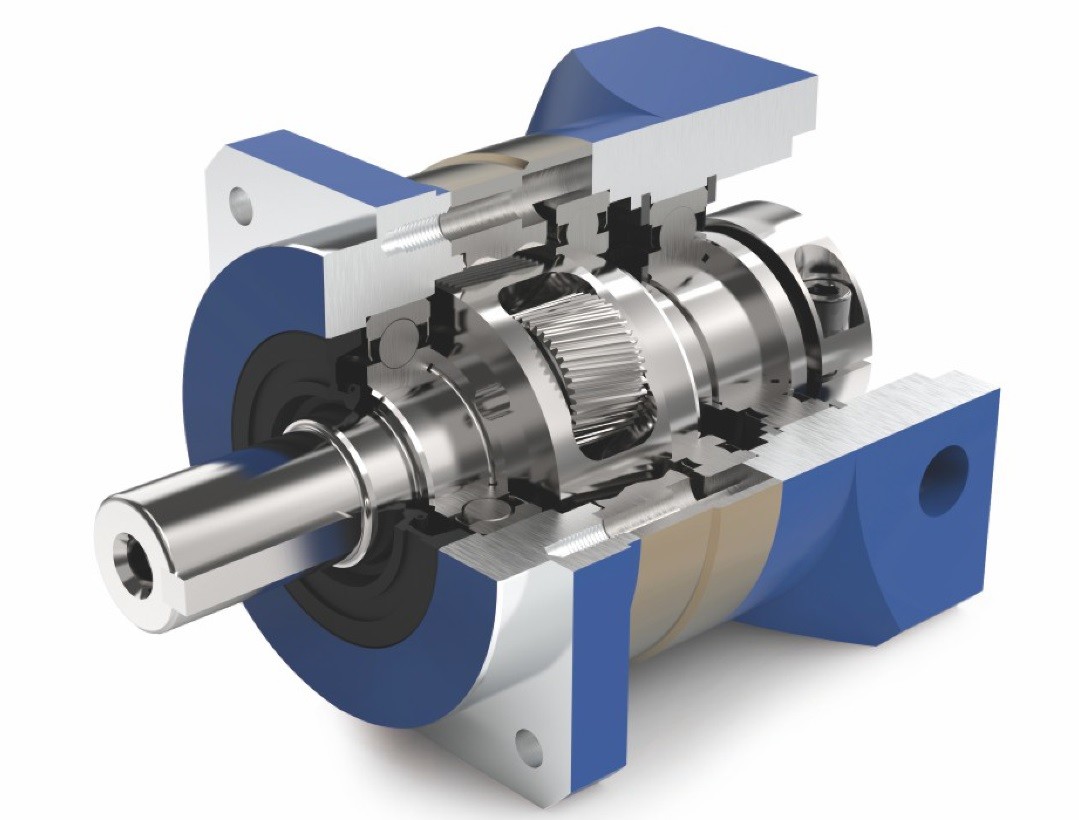

Alüminyum alaşım spiral dişli gezegen redüktörü AF Serisi eşleşme motoru

  • Aluminium Alloy Helical Gear Planetary Reducer AF Series Matching Motor
  • Aluminium Alloy Helical Gear Planetary Reducer AF Series Matching Motor
Menşe yeri Çin
Marka adı CLX
Sertifika N/A
Model numarası AF090

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün Adı AF Serisi Helisel dişli Redüktör Malzemeler Alüminyum Alaşımlı ve Çelikli Tüm Metal Yapı
Uygulama Endüstriyel Elektrik Ekipmanları Dişli Düzeni Helisel Dişli Redüktör
Vurgulamak

Gezegen Redüktörü AF Serisi

,

Alüminyum alaşım spiral dişli gezegen redüktörü

,

Eşleşen Motor Helical Gear Reducer
Mesaj bırakın
Ürün Açıklaması

Helical Gear Planetary Reducer AF Serisi Çince ve Yurtdışında Üretici için Farklı Marka Motor Eşleşme

Ürün Tanımı:

Redüktör, sert bir kabuk içinde bulunan vites aktarımı, solucan aktarımı ve vites solucan aktarımından oluşan bağımsız bir bileşendir.Genellikle orijinal vites ile iş makinesi arasında bir redüksiyon aktarım aygıtı olarak kullanılır.



Delek kutusu tipik olarak düşük hızlı ve yüksek torklu aktarım ekipmanları için kullanılır.Elektrikli motorların gücü, içten yanmalı motorlar veya diğer yüksek hızlı işlemler azaltabilir.Büyük devre ile küçük devre arasındaki diş sayısının oranı iletim oranıdır..



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Değişim azaltıcıları, küçük hacim ve büyük tork aktarımı özelliklerine sahiptir. Değişim azaltıcısı modüler bir kombinasyon sistemi temelinde tasarlanmış ve üretilmiştir,Motor kombinasyonlarının geniş bir yelpazesi ile, kurulum biçimleri ve yapısal şemaları. iletim oranı farklı çalışma koşullarını karşılamak ve elektromekanik entegrasyon elde etmek için ince derecelendirilmiştir.Değişim azaltıcısının yüksek aktarım verimliliği vardır, düşük enerji tüketimi ve üstün performans.



Özellikleri:

1Karbürleme ve söndürme tedavisi, diş profili modifikasyon tedavisi ile düz dişli dişli aktarımını benimseyin, sorunsuz çalışmayı, düşük gürültüyi sağlayın;

2Basit yapı, seri üretim ve hızlı teslimat süresi ve yüksek maliyetli performans;

3Redüktör, piyasadaki çoğu redüktörün ihtiyaçlarını karşılayabilen tam bir yelpazede bulunur.

Teknik parametreler:



Helikal aletler Birim AF060 AF090 AF115 AF140 AF180 oranı Aşama
İsimlendirilmiş çıkış Döner N.m. 18 50 120 240 600 3 1
27 75 180 360 750 4
27 75 180 360 750 5
27 75 180 360 750 7
18 50 120 240 500 10
35 90 180 450 650 15 2
37 96 230 450 1050 16
37 96 230 564 1000 20
37 96 255 585 1000 25
37 96 230 564 1050 28
27 87 180 360 800 30
37 96 255 585 1000 35
37 96 230 564 1000 40
37 96 255 585 1000 50
27 87 180 360 800 70
18 50 120 240 710 100
Acil durma tork N.m. 3 kat değerli çıkış tork
Normal giriş hızı r/m 3000 3000 3000 2000 1500
Maksimum giriş hızı r/m 6000 6000 6000 3500 3000
Maksimum radyal kuvvet N 1200 2400 4300 9100 15000
Maks aksyel kuvvet N 1100 2200 3900 8200 14000
Verimlilik % Bekar ((97%) İki katı (%95)
Ortalama Yaşam Süresi h 20000
Ağırlık Kilo 1.4 3.7 8 16 36   1
1.6 4.2 8.9 18 39   2
İnerti anı kgcm2 0.16 0.61 3.25 12.31 28.98 3 1
0.14 0.48 2.74 7.54 23.67 4
0.13 0.47 2.71 7.42 22.75 5
0.13 0.47 2.62 7.25 22.48 7
0.13 0.44 2.57 7.14 22.55 10
0.127 0.72 2.56 12.35 12.35 15 2
0.088 0.5 1.75 7.47 7.54 16
0.075 0.44 1.5 6.65 7.42 20
0.075 0.44 1.49 5.81 7.54 25
0.064 0.39 1.3 6.34 7.14 28
0.064 0.39 1.3 6.34 7.14 30
0.064 0.39 1.3 6.34 7.14 35
0.064 0.39 1.3 4.08 7.14 40
0.075 0.39 1.5 7.5 7.54 50
0.075 0.39 1.5 7.5 7.54 70
0.075 0.39 1.5 7.5 7.54 100
Geri tepki arkimin - Evet.3 - Evet.3 - Evet.3 - Evet.3 - Evet.3 Kesin
¥5 ¥5 ¥5 ¥5 ¥5 Standart
- Evet.5 - Evet.5 - Evet.5 - Evet.5 - Evet.5 Kesin
¢7 ¢7 ¢7 ¢7 ¢7 Standart
Torsional Sertlik N.M/arcmin 7 14 25 50 145
Gürültü dB 60 62 62 68 70
Yağlama   Sentetik yağ yağlama
Koruma seviyeleri   IP65

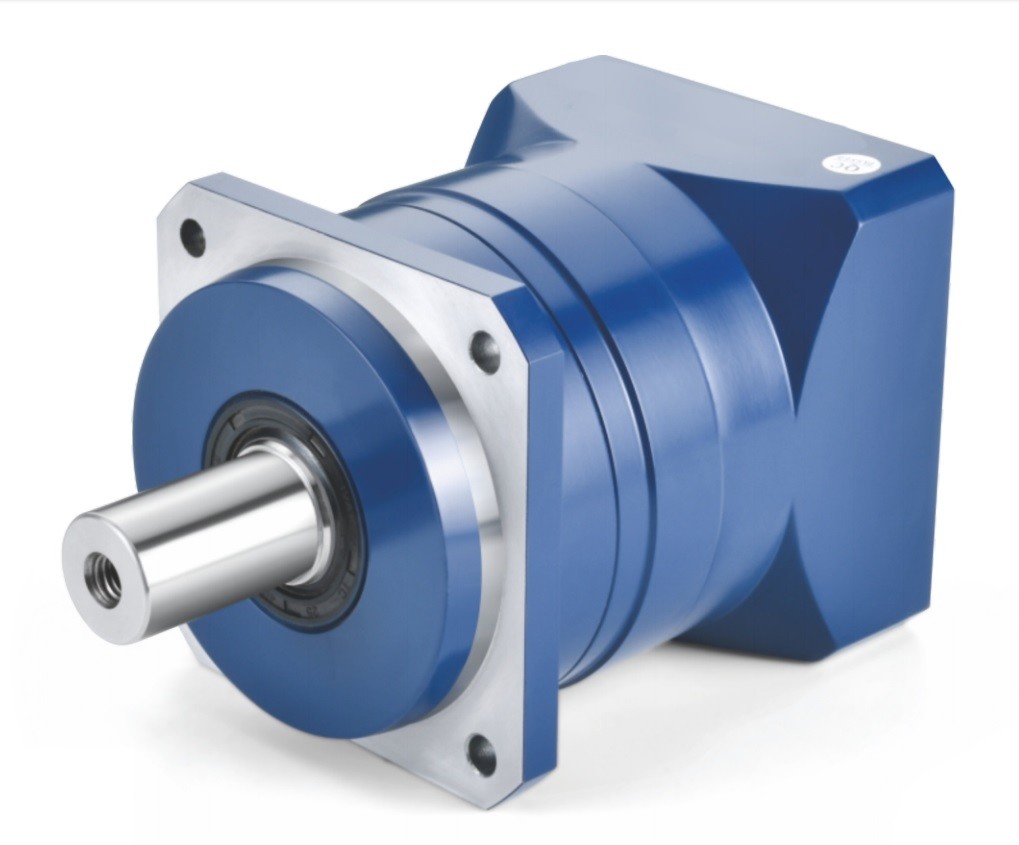

Alüminyum alaşım spiral dişli gezegen redüktörü AF Serisi eşleşme motoru 1
