Metal düz dişli gezegen redüktörü Endüstriyel elektrik yedek parçaları ZPT Serisi

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
Menşe yeri Çin
Marka adı CLX
Sertifika N/A
Model numarası ZTP

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün Adı ZPT Serisi Düz Delekler Redüktörü Malzemeler Alüminyum Alaşımlı ve Çelikli Tüm Metal Yapı
Başvurular Motorlu, servo motorlu her türlü makine veya ekipman Dişli Düzeni Düz Dişli Redüktör
Vurgulamak

ZPT Serisi Düz Delekler Redüktörü

,

Endüstriyel Elektrikli Yedek Parçalar Gezegen Redüktörü

,

Metal Gezegen Redüktörü
Mesaj bırakın
Ürün Açıklaması

Düz Döviz Gezegen Redüktörü ZPT Serisi Çinli ve Yurtdışı Üretici için Farklı Marka Motorları Eşleşen

Ürün Tanımı:

Redüktör, sert bir kabuk içinde bulunan vites aktarımı, solucan aktarımı ve vites solucan aktarımından oluşan bağımsız bir bileşendir.Genellikle orijinal vites ile iş makinesi arasında bir redüksiyon aktarım aygıtı olarak kullanılır.



Delek kutusu tipik olarak düşük hızlı ve yüksek torklu aktarım ekipmanları için kullanılır.Elektrikli motorların gücü, içten yanmalı motorlar veya diğer yüksek hızlı işlemler azaltabilir.Büyük devre ile küçük devre arasındaki diş sayısının oranı iletim oranıdır..

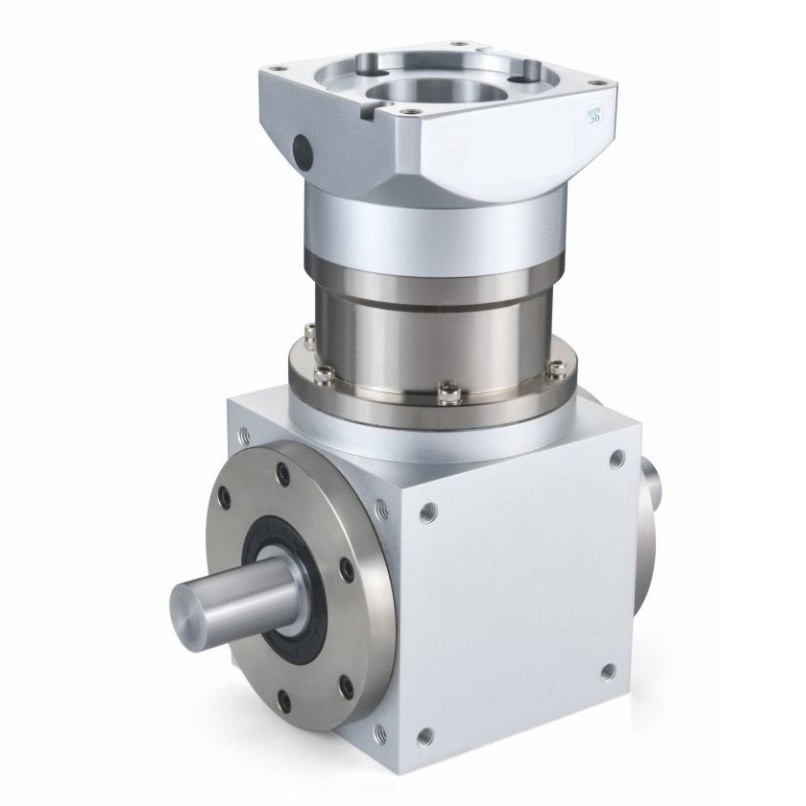

Metal düz dişli gezegen redüktörü Endüstriyel elektrik yedek parçaları ZPT Serisi 0

Metal düz dişli gezegen redüktörü Endüstriyel elektrik yedek parçaları ZPT Serisi 1

Bir redüktör, ana motor ile çalışan makine veya aktüatör arasında hız ve tork aktarımını eşleştirmede rol oynar ve nispeten hassas bir mekanik cihazdır.Kullanım amacı hızı azaltmak ve tork artırmak. Çok çeşitli türlere, farklı modellere ve farklı türlerin farklı kullanımlarına sahiptir.ve gezegen vitesini azaltıcılar, vites türüne göreFarklı aktarım aşamalarına göre tek aşamalı ve çok aşamalı redüktörlere ayrılabilir. Dönerlerin şekline göre silindirli döner redüktörlere ayrılabilirler.Çemberli vites azaltıcıları, ve bükülmüş silindirli vites azaltıcıları; iletim düzenine göre, dağıtılabilir azaltıcılara, bölünmüş akış azaltıcılarına ve koaksiyel azaltıcılara bölünebilir.



Değişim azaltıcıları, küçük hacim ve büyük tork aktarımı özelliklerine sahiptir. Değişim azaltıcısı modüler bir kombinasyon sistemi temelinde tasarlanmış ve üretilmiştir,Motor kombinasyonlarının geniş bir yelpazesi ile, kurulum biçimleri ve yapısal şemaları. iletim oranı farklı çalışma koşullarını karşılamak ve elektromekanik entegrasyon elde etmek için ince derecelendirilmiştir.Değişim azaltıcısının yüksek aktarım verimliliği vardır, düşük enerji tüketimi ve üstün performans.

Özellikleri:

1Karbürleme ve söndürme tedavisi, diş profili modifikasyon tedavisi ile düz dişli dişli aktarımını benimseyin, sorunsuz çalışmayı, düşük gürültüyi sağlayın;

2Basit yapı, seri üretim ve hızlı teslimat süresi ve yüksek maliyetli performans;

3Redüktör, piyasadaki çoğu redüktörün ihtiyaçlarını karşılayabilecek tam bir yelpazede.

Metal düz dişli gezegen redüktörü Endüstriyel elektrik yedek parçaları ZPT Serisi 2

Boyut ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 1. aşama 143 177.5 198.5 269
2. aşama 159 201 222 299.5
3. aşama   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

Teknik parametreler:

Model Birim ZPT070 ZPT090 ZPT110 ZPT140 oranı Aşama
İsimlendirilmiş çıkış Döner N.m.   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
Acil durma tork N.m. 2 kat değerli çıkış tork
Normal giriş hızı r/m 3000 2500 2000 2000
Maksimum giriş hızı r/m 4000 3500 3000 3000
Maksimum radyal kuvvet N 950 1450 2100 2700
Maks aksyel kuvvet N 425 725 1050 1350
Verimlilik % Bekar ((97%) İki katı (%95)
Ortalama Yaşam Süresi h 20000
Ağırlık Kilo 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





Model Birim ZPT070 ZPT090 ZPT110 ZPT140 oranı Aşama
İnerti anı kgcm2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
Gürültü dB 70 70 70 70 70
Yağlama   Sentetik yağ yağlama
Koruma seviyeleri   IP65
